配置观察端口
# 在Switch上配置接口GE0/0/2为本地观察端口。
```
<HUAWEI> system-view [HUAWEI] sysname Switch
```

[Switch] observe-port 1 interface gigabitethernet 0/0/2

配置镜像端口
# 在Switch上配置接口GE0/0/1为镜像端口，将其入方向绑定到本地观察端口，即将镜像端口接收到的报文复制一份到本地观察端口。
```
[Switch] interface gigabitethernet 0/0/1
```

[Switch-GigabitEthernet0/0/1] port-mirroring to observe-port 1 both

```
[Switch-GigabitEthernet0/0/1] return
```

验证配置结果

# 查看观察端口的配置情况。

<Switch> display observe-port ----------------------------------------------------------------------
  Index          : 1
  Untag-packet   : No
  Interface      : GigabitEthernet0/0/2
  ----------------------------------------------------------------------

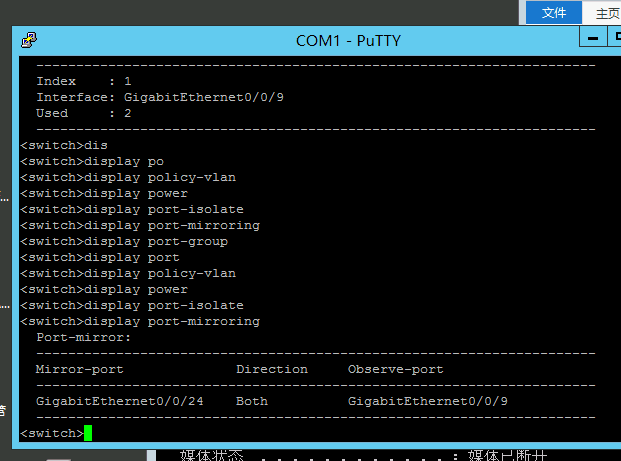

# 查看镜像端口的配置情况。

<Switch> display port-mirroring ----------------------------------------------------------------------
  Observe-port 1 : GigabitEthernet0/0/2
  ----------------------------------------------------------------------
  Port-mirror:
  ----------------------------------------------------------------------
       Mirror-port               Direction  Observe-port
  ----------------------------------------------------------------------
  1    GigabitEthernet0/0/1      both    Observe-port 1
  ----------------------------------------------------------------------测试 正常
